什么是载噪比 CNR？它和信噪比SNR到底有什么区别？

今天，天华中威科技微波小课堂为我们带来了一个通信名词——载噪比，通常写作 CNR或者C/N。

顾名思义，载噪比就是载波功率和噪声的比值，它是描述接收载波强度和接收噪声强度的一个量，如下图所示。通常载噪比越高，通信质量越好，并且接收机具有更好的通信稳定性和可靠性。

载噪比的计算与测量

根据上文的定义，载噪比CNR的计算就比较简单了，就是接收信号载波功率C和总接收噪声功率N的比值，即C/N， 按照射频工程师比较习惯的dB表示就是：

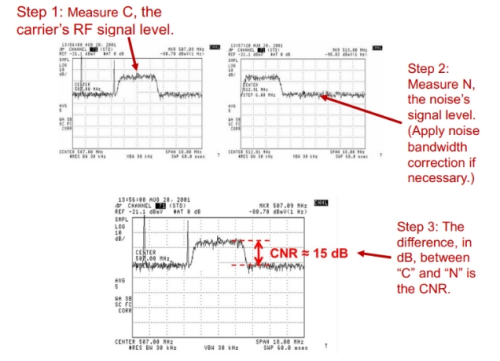

这样在测量得到接收信号载波功率和总噪声功率之后，载噪比CNR就可以直接得到了。具体过程如下图所示：

载噪比和信噪比有什么区别

与在数字化调制之前计算的信噪比不同，载噪比CNR是在调制后计算的，调制就是把信息加载到载波上的过程，而这个载波就是载噪比中“载”的来源。

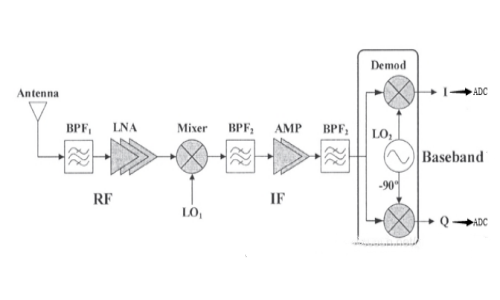

所以，调制解调就是信噪比和载噪比在通信系统中的分界线，如下图所示。一个负责模拟射频中信号的质量，一个负责数字基带中信号的质量。

无论如何划分，信噪比和载噪比都是描述通信系统信号质量的一个关键参数，对于射频设计来说，都很重要。
